Convertitore ESC

Dati Tecnici

Caratteristiche tecniche Convertitore ESC

​

Caratteristiche d'entrata

  • Tensione nominale 12 o 24VDC, su richiesta 48VDC
  • Corrente di carica massima 10A



Caratteristiche d'uscita

  • ​Tensione d'uscita 220VAC ± 5%
  • Corrente d'uscita massima da 1.4A per il modello 300VA a 13A per il modello 3000VA
  • Frequenza 50Hz
  • Potenza nominale: 300VA, 550VA, 750VA e 3000VA



Rendimento

  • A vuoto il convertitore é in posizione Stand-By (avvio automatico all'inserimento del carico)
  • Consumo proprio: ca. 70mA con convertitore acceso e ca. 20mA con convertitore spento



Protezione

  • ​Elettronica contro il corto-circuito
  • Valvola automatica contro il sovraccarico e per lo spegnimento del convertitore (il regolatore di carica resta in funzione)
  • Avvio automatico all'inserimento del carico
  • Uscita 12 o 24VDC per l'utilizzo diretta della batteria



Visualizzazione dei dati

  • ​Voltometro 250VAC indicante la tensione d'uscita
  • Amperometro 10ADC indicante la corrente di carica
  • Led per l'indicazione dello stato di carica della batteria: 0, 25, 50, 75 e 100%



Costruzione e dimensioni

  • ​Scatola metallica
  • Larghezza: 360mm
  • Altezza: 170mm
  • Profondità: 270mm

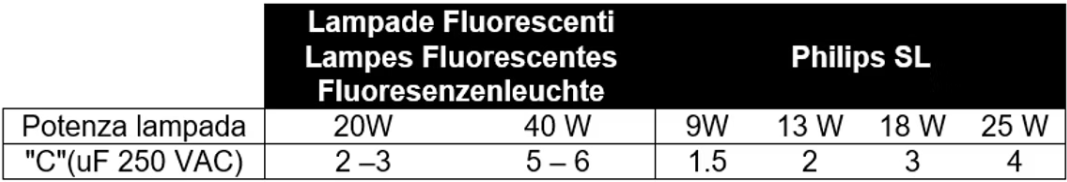

Carico induttivo

Per questo tipo di apparecchio é necessaria una compensazione individuale mediante capacità, del carico induttivo. Ecco alcuni esempi:

NB: Per un carico induttivo diverso, quale ad esempio motori, ventilatori, piccoli elettrodomestici, ecc, vogliate contattarci per richiedere il valore della capacità necessaria.

​



Caratteristiche tecniche Convertitore ESC

​

Regolazione

  • Limite superiore (batteria carica): 14.1VDC rispettivamente 28.2VDC, regolabile secondo il tipo di batteria
  • Limite inferiore (batteria scarica): 10.3VDC rispettivamente 20.6VDC, regolabile secondo il tipo di batteria
  • Corrente di precarico delle batterie: ca. 300mA
